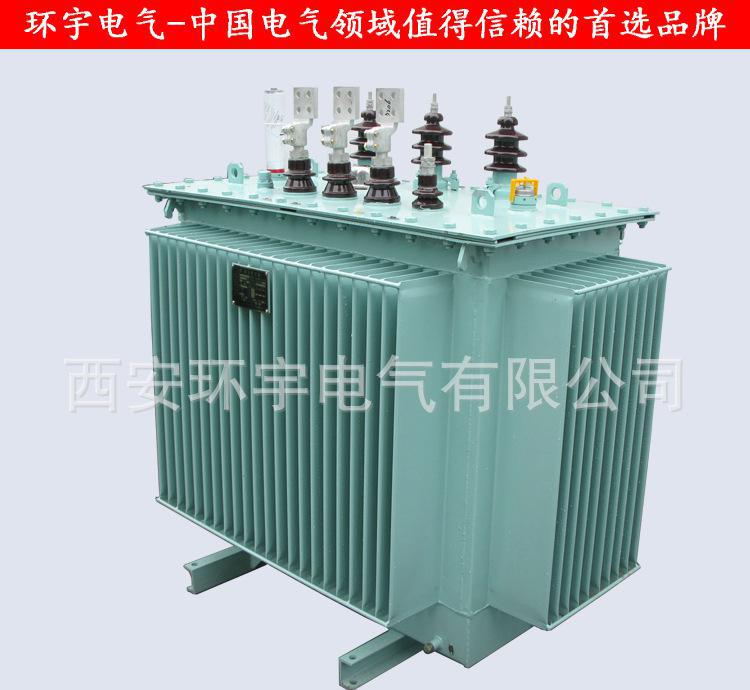

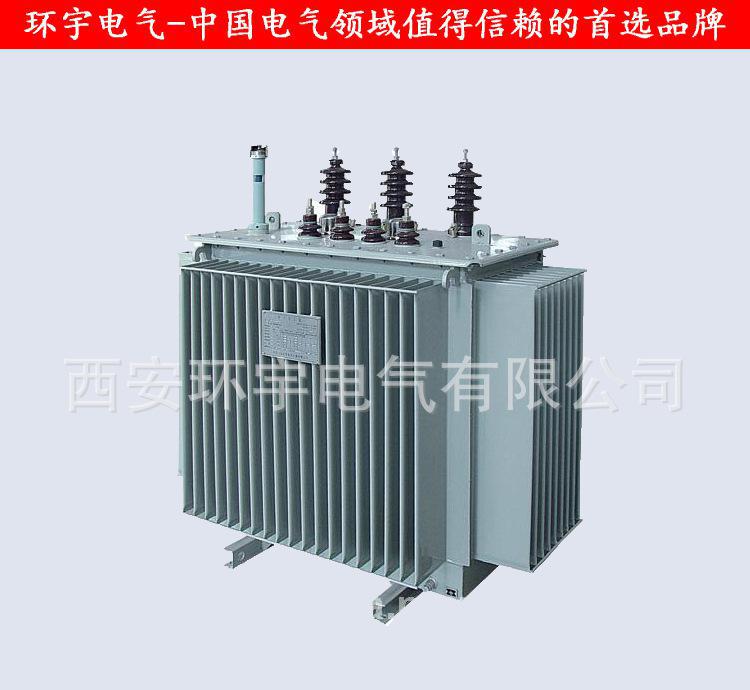

環宇集團節能環保型電力變壓器S11-M-50KVA 10KV變0.4KV 全銅

銷售熱線：15319778082 企業QQ：211146026

• 執行標準

  GB     1094   電力變壓器

  GB/T 15164   油浸式電力變壓器負載導冊

  GB/T 6451     三相油浸式電力變壓器技術參數和要求

  GB    2536     變壓器油

  GB   311.1     高壓輸變電設備的絕緣配合

  JB/T    501     電力變壓器實驗導冊

  GB  10237     電力變壓器絕緣水平和絕緣實驗外絕緣的空氣間隙

  DL/T   572     變壓器運行規程

• 產品特點

  1、變壓器鐵芯采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。

  2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

  3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。

  4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。

  5、實測噪聲值低于標準。

  本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。

• 使用條件

  1、最高環境溫度：+40℃

  2、最低環境溫度：-25℃

  3、海拔高度：<1000m

  4、最高月平均相對濕度：90%（20℃）

  5、安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。

• S11型10kV雙繞組系列主要產品性能參數：

  型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
  			高壓	分接范圍	低壓
  S11-M-30	30	Yyn0 或 Dyn11	6 6.3 10 10.5 11	±5% 或 ±2×2.5%	0.4	100	600	2.3	4.0
  S11-M-50	50					130	870	2.0
  S11-M-63	63					150	1040	1.9
  S11-M-80	80					180	1250	1.9
  S11-M-100	100					200	1500	1.8
  S11-M-125	125					240	1800	1.7
  S11-M-160	160					280	2200	1.6
  S11-M-200	200					340	2600	1.5
  S11-M-250	250					400	3050	1.4
  S11-M-315	315					480	3650	1.4
  S11-M-400	400					570	4300	1.3
  S11-M-500	500					680	5100	1.2
  S11-M-630	630					810	6200	1.1	4.5
  S11-M-800	800					980	7500	1.0
  S11-M-1000	1000					1150	10300	1.0
  S11-M-1250	1250					1360	12800	0.9
  S11-M-1600	1600					1640	14500	0.8
  S11-M-2000	2000					2280	17820	0.6	5.0
  S11-M-2500	2500					2700	20700	0.6

  S11型10kV雙繞組系列主要產品性能參數：

  型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
  			高壓	分接范圍	低壓
  S11-M-30	30	Dyn11	20	±5% 或 ±2×2.5%	0.4	90	660	2.1	5.5
  S11-M-50	50					130	960	2.0
  S11-M-63	63					150	1145	1.9
  S11-M-80	80					180	1370	1.8
  S11-M-100	100					200	1650	1.6
  S11-M-125	125					240	1980	1.5
  S11-M-160	160					290	2420	1.4
  S11-M-200	200					330	2860	1.3
  S11-M-250	250					400	3350	1.2
  S11-M-315	315					480	4010	1.1
  S11-M-400	400					570	4730	1.0
  S11-M-500	500					680	5660	1.0
  S11-M-630	630					810	6820	0.9	6.0
  S11-M-800	800					980	8250	1.8
  S11-M-1000	1000					1150	11330	0.7
  S11-M-1250	1250					1350	13200	0.7
  S11-M-1600	1600					1630	15950	0.

•
