基本型式：
用途：鋁合金T6處理
處理溫度：
固溶爐 常用510℃ 最高600℃
時效爐 常用170℃ 最高250℃
處理能力：1200Kg/批
爐內有效尺寸：1200H*1300L*1250W
溫度均勻性：空爐狀態 ±5℃（設定值下）
整條生產線由固溶爐、淬水槽、周轉平臺、時效爐及控制操作柜組成。

設備特點：
整線采用輥軸驅動方式，由固溶爐門打開到處理品淬入水槽，時間為10S以內，確保工件入水溫度；
固溶爐、時效爐由于處理溫度較低，路內設置馬弗采用攪拌風扇進行強制對流，爐溫均勻性好；
淬水槽：加熱裝置及自動補液冷卻系統配置合理，可實現淬火液溫的有效控制（±5℃以內），確保工件的淬火條件一致；
全線輥軸軸承采用集中供油系統，潤滑均勻充分且節約用油；
攪拌裝置軸承潤滑采用油杯型自動補給方式。

設備功能構造：
固溶爐
用途：鋁合金溶體化處理
構造：固溶爐由爐殼體、保溫砌體、輸送輥道裝置、攪拌裝置、馬弗、加熱裝置、隔熱門裝置等構成。
淬水槽
用途：鋁合金工件的淬火處理
構造：由槽本體、升降機裝置、攪拌裝置、積沙槽、加熱裝置等構成。
周轉平臺
用途：上、卸料及設備間作處理品周轉用
構造：由架體、輥軸及驅動機構組成
時效爐
用途：鋁合金時效處理
構造：時效爐由爐殼體、保溫砌體、輸送輥道裝置、攪拌裝置、馬弗、加熱裝置、隔熱門裝置等構成。
控制盤
主要功能：
（1）溫度調節器PID調節，固溶爐、時效爐連續調節，水槽ON-OFF調節，使溫度穩定控制在設定狀態。
（2）進出料搬送動作控制。

設備生產能力：
每爐生產處理用時間按4H/爐計算，年工作日為251天，每爐處理能力為1.2T。
1）每天工作16小時制
年處理量：1.2T*16/4*251=1204.8T
2）每天工作24小時制
年處理量：1.2T*24/4*251=1807.2T

主要用途

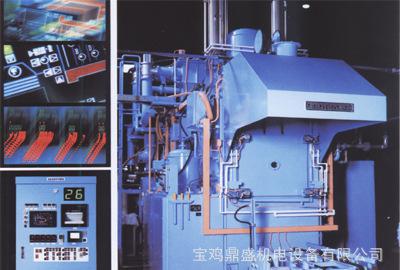

　　保護氣氛輥底式爐熱處理生產線主要用于大批量的軸承套圈、滾動體、各類緊固件、小型環狀零件等的光亮淬火、回火和調質處理。具有零磕碰、零脫碳、變形小等特點。

工作方式
　　軸承零件擺放在上料臺上（墊絲網或在料盤中），按工藝周期自動進入前清洗機，進行浸洗、噴淋、烘干，烘干后的工件按周期自動進入輥棒加熱爐，按工藝要求加熱到溫后，進入熱油槽進行淬火。淬火后工件進入二次冷卻槽進行二次冷卻，然后進入后清洗機，進行浸洗、噴淋，洗凈后的工件，然后進入回火爐回火，回火后工件經風冷臺冷卻后，進入卸料臺卸料。

組成方式
　　氮基保護氣氛輥底式爐熱處理生產線一般由輥棒式上料臺、前清洗機、輥棒式加熱爐、升降式淬火油槽、二次冷卻油槽、后清洗機、雙層回火爐、風冷臺及卸料臺組成。

技術規格
