亨利公司供應(yīng)橋梁壓漿劑（料）特種建材·· 橋梁預(yù)應(yīng)力壓漿 西安 壓漿 25kg/50kg，質(zhì)量保證，歡迎咨詢洽談。
24小時(shí)！銷售熱線：18710360622
高性能管道壓漿劑是以無機(jī)功能材料為主，再與有機(jī)高分子功能材料復(fù)合而成的新型外加劑。它無毒，不可燃，且不含氯化物或其他腐蝕性成分。產(chǎn)品完全符合JTG/T F50-2011《公路橋涵施工技術(shù)規(guī)范》技術(shù)要求，具有高效減水、增強(qiáng)、保塑以及降低泌水等多重功效。同時(shí)，產(chǎn)品可引起的適度膨脹，以補(bǔ)償硬化水泥拌和物在不同時(shí)期產(chǎn)生的收縮。
產(chǎn)品特點(diǎn)：
1、低水膠比
水膠比僅為0.26～0.28；
2、高流動(dòng)性
漿體的出機(jī)后初始流動(dòng)度在10S～17S之間，60min后流動(dòng)度仍保持在25S以內(nèi)；
3、高穩(wěn)定性
漿體24h自由泌水率和3h鋼絲間泌水率均為0；
4、微膨脹性
3h產(chǎn)生0~2%的微膨脹，24h膨脹率控制0~3%；
5、早強(qiáng)高強(qiáng)
3d抗壓強(qiáng)度≥20Mpa，28d抗壓強(qiáng)度≥50Mpa；
產(chǎn)品應(yīng)用：

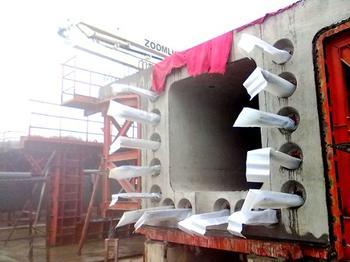

該產(chǎn)品適用于鐵路橋梁、公路橋梁、核電站等大型工程的后張有粘結(jié)預(yù)應(yīng)力混凝土孔道灌漿材料的施工。
技術(shù)特性：
高效減水、增強(qiáng)
可引起水泥拌和物在凝結(jié)前微膨脹，充分填充空隙
具有適度緩凝和保持流動(dòng)性的能力
降低泌水
無毒、不可燃
不含氯化物和其他腐蝕性成分
實(shí)驗(yàn)檢測數(shù)據(jù)：（檢驗(yàn)依據(jù)：JTG/T F50-2011《公路橋涵施工技術(shù)規(guī)范》）
|
序號 |
檢驗(yàn)項(xiàng)目 |
性能指標(biāo) |
檢驗(yàn)結(jié)果 |
|
|
1 |
水膠比（%） |
0.26~0.28 |
0.28 |
|
|
2 |
凝結(jié)時(shí)間（h） |
初凝 |
≥5 |
9:25 |
|
終凝 |
≤24 |
11:21 |
||
|
3
|
流動(dòng)度（25℃）（s） |
初始流動(dòng)度 |
10～17 |
16 |
|
30min流動(dòng)度 |
10～20 |
19 |
||
|
60min流動(dòng)度 |
10～25 |
21 |
||
|
4 |
泌水率（%） |
24h自由泌水率 |
0 |
0 |
|
3h鋼絲間泌水率 |
0 |
0 |
||
|
5 |
壓力泌水率（%） |
0.22MPa（孔道垂直高度≤1.8m時(shí)） |
≤2.0 |
1.2 |
|
0.36MPa（孔道垂直高度＞1.8m時(shí)） |
1.5 |
|||
|
6 |
自由膨脹率（%） |
3h |
0～2 |
0.015 |
|
24h |
0～3 |
0.026 |
||
|
7 |
充盈度 |
合格 |
合格 |
|
|
8 |
抗壓強(qiáng)度(MPa) |
3d |
≥20 |
33 |
|
7d |
≥40 |
51 |
||
|
28d |
≥50 |
75 |
||
|
9 |
抗折強(qiáng)度(MPa) |
3d |
≥5 |
6.7 |
|
7d |
≥6 |
9.5 |
||
|
28d |
≥10 |
11.8 |
||
|
10 |
對鋼筋的銹蝕作用 |
無銹蝕 |
無銹蝕 |
|
施工方法：
一、使用前必須和水泥進(jìn)行試配以確定最佳配比，推薦摻量為內(nèi)摻10%-20%,水膠比0.26-0.28。
二、攪拌：應(yīng)采用轉(zhuǎn)速不低于1000 rpm/min高速機(jī)械攪拌機(jī)攪拌，攪拌順序?yàn)椋合葘⑺拥较鄳?yīng)刻度，開啟攪拌機(jī)，均勻加入壓漿劑，然后均勻加入水泥；全部粉料加入完畢之后再攪拌3-5分鐘即可壓漿
三、壓漿：在攪拌后盡快壓漿，應(yīng)采取通常的壓漿方法。
四、清潔：用水清潔所有施工工具和設(shè)備。
五、保護(hù)措施：施工過程中要戴保護(hù)手套和護(hù)目鏡
網(wǎng)友評價(jià) 共0條 [查看全部]
