M50支座砂漿
M50支座砂漿是一種高性能改性水泥基灌漿材料,采用了多種有機.無機添加劑,具有高強,無收縮.耐久性能好等特性,能夠自流找平,可操作時間長,且完工后表面光滑平整,克服了傳統(tǒng)砂漿所產(chǎn)生的不平整.易開裂剝落起粉等缺點,是專門為客運專線簡支箱梁盆式橡膠支座重力灌漿而研制的,其性能完全滿足《客運專線預(yù)制簡支箱梁盆式橡膠支座暫行技術(shù)條件》的要求.

該產(chǎn)品有以下特點:
  1. 支座砂漿-具有符合技術(shù)要求的膨脹功能:確保漿料與灌漿部位的牢固粘結(jié),使載荷功能有效的傳遞到基礎(chǔ).
  2. 支座砂漿-高流動性能:有很大的流動度,可在不加外力的情況下流向要求灌漿的各個部位.
  3. 支座砂漿-和易性好:不但流動好而且保持時間長,具有很好的粘聚力,不分層離析,不泌水.
  4. 支座砂漿-高強度:28天抗壓強度≥70Mpa,后期強度高且不倒縮.
  5. 支座砂漿-低負溫施工:在低溫,負溫下強度仍有較大增長,有效的解決了冬季施工等問題.
  6. 支座砂漿-耐久性能好:200萬次疲勞試驗,50次凍融循環(huán)試驗,強度無明顯變化;抗?jié)B,抗凍,抗腐蝕性能均有良好的表現(xiàn).
  7. 支座砂漿-不含氯化物,對設(shè)備,鋼筋無任何腐蝕作用.
  8. 支座砂漿-使用方便:成品為干拌砂漿,在工地規(guī)定加水后即可使用.

支座砂漿根據(jù)用途分為三種型號
  一、m50型 (客運專線預(yù)制簡支箱梁盆式橡膠支座專用灌漿料)

  1、主要技術(shù)指標
序號 檢驗項目 單位 質(zhì)量指標 檢驗結(jié)果
1 流動度 mm ≥320 330
2 30min流動度 mm ≥240 280
3 泌水率 % 0 0
4 抗壓強度 Mpa 2h≥20 21.6
28d≥50 70.5
56d不低于28d試驗結(jié)果 105
90d不低于56d試驗結(jié)果 107
5 抗折強度 Mpa 24h≥10 10
6 彈性模量 Gpa 28d≥30 31
7 3h豎向膨脹率 % 0.1~3.5 0.12

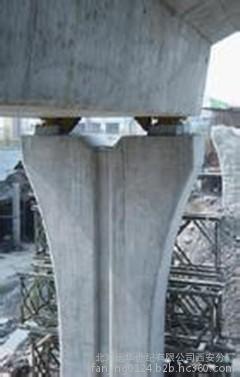

    2、使用方法
    （1）基面處理:鑿毛支座安裝部位的支承墊石表面,清除預(yù)留孔中的雜物,安裝灌漿用的模板,模板與墊石頂面應(yīng)采取可靠措施,防止在重力灌漿時發(fā)生漏漿.需灌漿的基面要清除粉塵,油污和其他污垢等不利于粘結(jié)的物質(zhì),基面應(yīng)用清水濕潤至飽和,但施工時不應(yīng)留有明水.
    （2）吊裝預(yù)制箱梁(帶支座),將箱梁落在臨時支承千斤頂上,通過千斤頂調(diào)整梁體支點標高.
    （3）梁體就位后,在支座底板與墩.臺支承墊石之間應(yīng)預(yù)留20—30mm的空隙,以便用重力灌漿灌注M50橋梁支座砂漿.
    （4）采用重力灌漿方式灌注支座底部及錨栓孔處空隙.灌漿過程應(yīng)從支座中心部位向四周注漿,直至從模板與支座底板周邊間隙處觀察到灌漿材料全部灌滿為止.灌漿前應(yīng)初步計量所需漿體體積,實際灌注漿料數(shù)量不應(yīng)與計算值產(chǎn)生過大誤差,防止中間缺漿.
    （5）漿料按粉料:水=1:0.13(重量比)配制.應(yīng)先將水加入攪拌桶內(nèi),然后逐漸加入稱量好的灌漿料,邊投料邊用電動攪拌槍進行攪拌,直至粉料全部加完,再繼續(xù)攪拌2-3分鐘,使?jié){料均勻.
    （6）灌漿材料達到規(guī)定強度后,拆除模板,檢查是否有漏漿,對漏漿處進行補漿.
    （7）擰緊下支座板地腳螺栓,拆除上、下支座連接角鋼,拆除臨時千斤頂,安裝支座鋼圍板.
    （8）材料用量2100—2200Kg∕㎡
